Válvulas hidráulicas: tipos, principios de funcionamiento y su función en los sistemas hidráulicos modernos

Introducción

Las válvulas hidráulicas son dispositivos de control importantes en los sistemas hidráulicos que se utilizan para controlar el flujo, la dirección y la presión del fluido. La confiabilidad de las válvulas hidráulicas tiene un impacto directo en la seguridad, eficiencia y precisión del movimiento de la maquinaria hidráulica. Con el uso generalizado de válvulas hidráulicas en equipos industriales, como equipos de construcción, máquinas de moldeo por inyección y brazos de robots industriales, los requisitos para la confiabilidad de la fabricación de válvulas hidráulicas han aumentado en todo tipo de maquinaria y equipo.

1. ¿Qué es una válvula hidráulica?

A válvula hidráulica Es un componente mecánico de precisión que se utiliza para controlar el flujo de fluido hidráulico dentro de un sistema. Al abrir, cerrar o restringir parcialmente los canales de flujo internos, regula cómo se transmite la energía hidráulica a actuadores como cilindros y motores hidráulicos.

En general,válvulas hidráulicas están diseñados para realizar tres funciones principales:

· Control de dirección del flujo

· Regulación de presión

· Control de caudal

Estas funciones forman la base de todosistemas de control de movimiento hidráulico.


2. Principales tipos de válvulas hidráulicas

2.1 Válvulas de control direccional

La válvula de control direccional controla la dirección del flujo del fluido hidráulico en el sistema. Se utilizan comúnmente para controlar la dirección del movimiento de actuadores como cilindros hidráulicos y motores.Las configuraciones comunes incluyen:

· Válvulas direccionales de 2 vías

· Válvulas direccionales de 3 vías

· Válvulas de control direccional de 4 vías

Estas válvulas son esenciales en sistemas que requieren conmutación direccional y control de movimiento precisos.

2.2 Válvulas de control de presión

La válvula de control de presión se utiliza para evitar la sobrecarga del sistema y mantener la regulación de presión del sistema hidráulico.
Los tipos típicos incluyen:

· válvulas de alivio

· Válvulas reductoras de presión

· Válvulas de secuencia

Las válvulas de control de presión se utilizan para garantizar la seguridad del sistema evitando la sobrecarga del sistema y para mantener el funcionamiento del sistema con presión hidráulica.

2.3 Válvulas de control de flujo

El control de flujo controla la cantidad de fluido hidráulico que se permite pasar, lo que a su vez controla la velocidad del actuador.

Muchos tipos diferentes de aplicaciones se benefician del uso de válvulas de control de flujo, especialmente aquellas que requieren un movimiento estrictamente controlado, como máquinas CNC, robots industriales y más.

Al controlar la resistencia al flujo, se puede regular la velocidad del actuador y el sistema funciona sin problemas.

3. Principio de funcionamiento de las válvulas hidráulicas

válvulas hidráulicas funcionan cambiando las rutas de flujo internas mediante el movimiento de un carrete dentro del cuerpo de la válvula. Este carrete se acciona mediante diferentes métodos de control, que incluyen:

· Operación manual

· Actuación por solenoide (electromagnética)

· Control de presión hidráulica piloto

· Sistemas de control proporcional o servo.

Proporcional avanzadoválvulas hidráulicas permiten un ajuste continuo del flujo y la presión, lo que los hace ideales para aplicaciones de control de movimiento de alta precisión.

4. Importancia de la precisión del mecanizado en la fabricación de válvulas hidráulicas

La actuación de unválvula hidráulica depende en gran medida de la precisión de fabricación. Incluso pequeñas desviaciones en el mecanizado pueden afectar significativamente la estabilidad y eficiencia del sistema.

Los requisitos críticos de mecanizado incluyen:

· Alta precisión de planitud de las superficies de sellado

· Geometría precisa del canal de flujo interno

· Pasajes internos sin rebabas

· Estricto control de tolerancia dimensional

Cualquier imperfección en estas áreas puede provocar fugas internas, pérdida de presión o rendimiento hidráulico inestable.

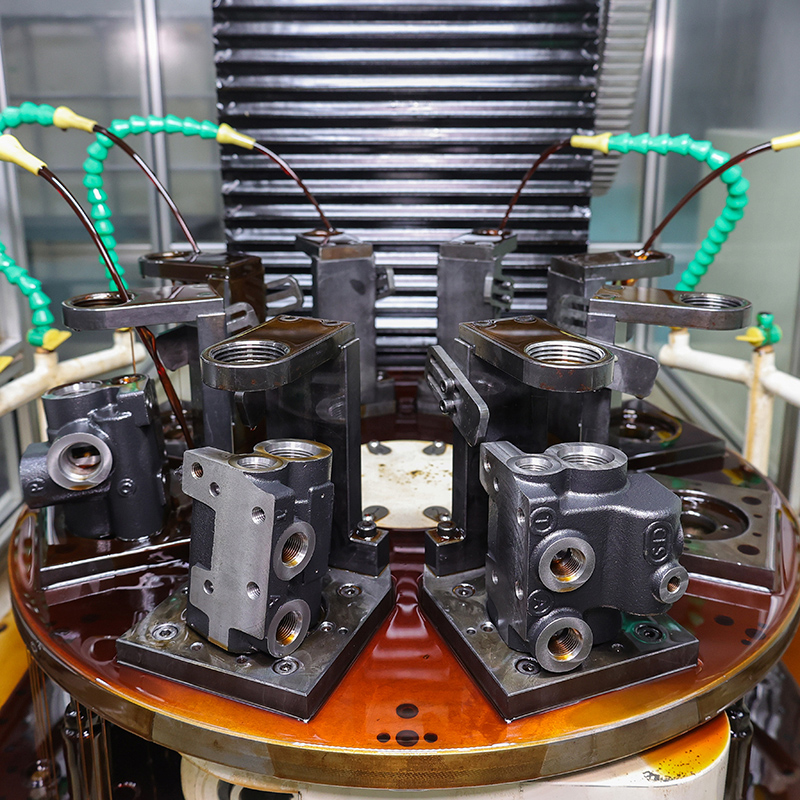

Por eso la precisiónMecanizado CNC juega un papel crucial enfabricación de válvulas hidráulicas, especialmente para aplicaciones industriales de alta presión donde la confiabilidad y el rendimiento del sellado son críticos.

5. Aplicaciones de válvulas hidráulicas

válvulas hidráulicas se utilizan ampliamente en múltiples industrias, que incluyen:

· Maquinaria de construcción (excavadoras, grúas, cargadoras)

· Sistemas de automatización industrial

· Máquinas de moldeo por inyección

· Maquinaria agrícola

· Prensas hidráulicas y sistemas de elevación.

Su versatilidad los convierte en uno de los componentes más importantes en los sistemas de control de movimiento y potencia fluida.

Conclusión

válvulas hidráulicas son elementos de control esenciales en la modernasistemas hidráulicos. A medida que las industrias continúan exigiendo mayor precisión, eficiencia y confiabilidad, la importancia del diseño avanzado de válvulas y la fabricación de precisión continúa creciendo.

Alta calidadválvula hidráulica El rendimiento depende no sólo del diseño, sino también de la precisión del mecanizado, el control de materiales y la capacidad de fabricación. Para personalizadofabricación de válvulas hidráulicas y componentes hidráulicos de precisión,Mecanizado CNC La capacidad juega un papel decisivo en el rendimiento final del sistema.
