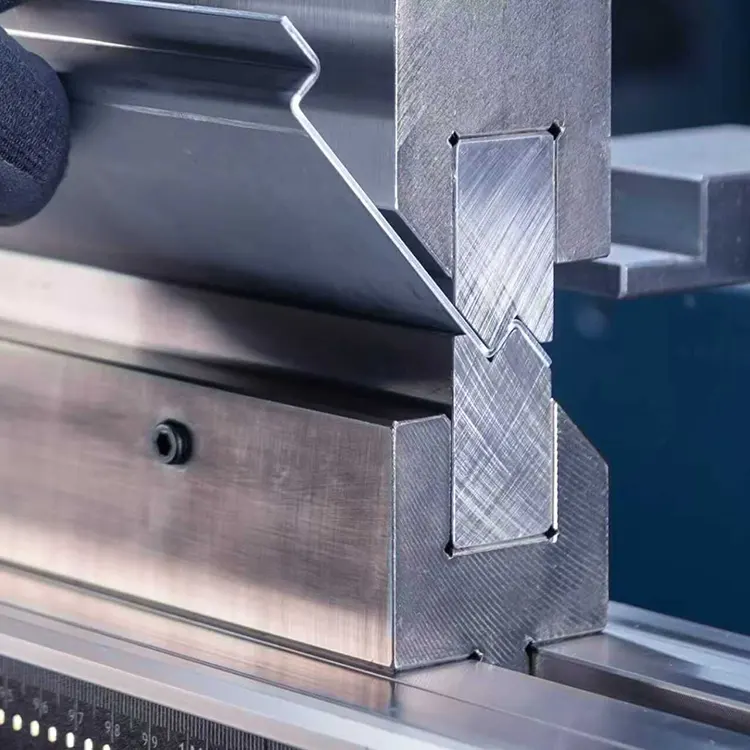

Doblado compensado de chapa metálica

Doblado CNC para piezas de doblado offset de chapa metálica en Difon Machinery

Los fabricantes de industrias como carcasas de equipos electrónicos, gabinetes industriales y marcos de dispositivos médicos a menudo necesitan piezas de chapa con compensaciones precisas y controladas. Estas piezas cierran los espacios entre superficies de ensamblaje que no coinciden o crean un espacio estructurado para los componentes internos. Difon Machinery se especializa en servicios de doblado offset de chapa de precisión que resuelven los desafíos de alineación. Ofrecemos soluciones de doblado desplazadas personalizadas y semipersonalizadas para aplicaciones como soportes de soportes electrónicos escalonados, divisores de gabinetes desplazados, placas de montaje escalonadas para dispositivos médicos y más. Cada pieza está fabricada con tecnología avanzada de doblado CNC para lograr tamaños de compensación exactos y ángulos consistentes. Esto garantiza que encajen perfectamente en sus líneas de montaje existentes. Al asociarse con Difon para sus piezas offset, elimina la necesidad de ajustes manuales o el ensamblaje de múltiples componentes, lo que agiliza su proceso de producción. Esto da como resultado un mejor ajuste y funcionalidad del producto y tiempos de ensamblaje más rápidos.

El doblado compensado de chapa metálica no es solo un tipo de doblado estándar: es un proceso especializado para solucionar un problema de fabricación común: alinear piezas con superficies que no se encuentran en el mismo plano. Tomemos como ejemplo un dispositivo electrónico: es posible que necesite un soporte que desplace una placa de circuito 10 mm por encima de un chasis metálico para evitar problemas de calor. Un armario industrial podría necesitar un divisor con un desplazamiento de 5 mm para colocar una junta de sellado. Un carro médico puede requerir una placa de montaje con un desplazamiento de 3 mm para funcionar con el hardware existente. Los servicios de plegado estándar a menudo no cumplen con estos requisitos precisos. Fabrican piezas con profundidades o ángulos de compensación inconsistentes que lo obligan a realizar ajustes en el sitio, lo que hace perder tiempo y corre el riesgo de dañar las piezas. En la fábrica de doblado compensado de Difon, no nos limitamos a “doblar piezas con compensaciones”. Diseñamos cada compensación para satisfacer sus necesidades específicas de ensamblaje. El proceso comienza analizando la interacción de la pieza con otros componentes: ¿Qué espacio necesitas entre superficies? ¿El desplazamiento aguantará el peso o simplemente agregará espacio? ¿Es necesario que el desplazamiento esté alineado con los agujeros previamente perforados? Este enfoque centrado en el ensamblaje garantiza que cada pieza desplazada que entregamos logre un ajuste a la primera. Sin retrabajos, sin retrasos en su programa de producción.

Nuestro servicio de doblado offset de chapa comienza con un flujo de trabajo de tres fases centrado en la precisión y la compatibilidad. El proceso comienza con un análisis detallado de sus requisitos de compensación. El plegado estándar solo se centra en las dimensiones de la pieza, pero el plegado compensado de chapa metálica necesita que mapeemos todo el contexto de ensamblaje de la pieza. Por ejemplo, si necesita un soporte desplazado para un rack de servidores de 19 pulgadas, nuestro equipo de ingeniería primero verifica el tamaño interno del rack, cuánto peso soportará el soporte y dónde están los orificios de montaje existentes. Luego utilizamos software CAD 2D para hacer un "plano compensado". Esto no solo enumera la longitud, el ancho y la profundidad de desplazamiento de la pieza, sino que también marca puntos de referencia para alinearlos con otros componentes. El plano incluye detalles clave: "dirección de compensación", "tolerancia de compensación" y "secuencia de curvatura". Para piezas complejas con múltiples desplazamientos, como un divisor de gabinete con desplazamientos verticales y horizontales, realizamos renderizaciones 3D. Estos muestran cómo encajará la pieza en el ensamblaje final, por lo que detectamos problemas de alineación antes de que comience la producción. Este paso de mapeo garantiza que el proceso de doblado compensado se ajuste a sus necesidades de ensamblaje únicas, no solo a reglas genéricas.

Una vez que se realiza el plano de compensación, pasamos al plegado CNC de múltiples ejes para realizar compensaciones precisas. Esta fase aprovecha nuestro equipo especializado para garantizar la precisión. Las máquinas dobladoras CNC básicas de 3 ejes tienen dificultades con un control de compensación constante, pero nosotros utilizamos máquinas de 6 ejes. Estos tienen topes traseros dobles y sensores de monitoreo de compensación en tiempo real. Nos permiten ajustar dos cosas clave para la flexión compensada: "profundidad de compensación" y "ángulo de compensación". Digamos que estamos fabricando un soporte desplazado vertical de 5 mm a partir de acero laminado en frío de 1,5 mm de espesor. El sistema CNC sigue una secuencia clara: primero, alinea la lámina de metal con el tope trasero primario para alcanzar el primer punto de curvatura. Luego utiliza 110 bares de presión para hacer una curva de 90°; esto constituye el primer paso del desplazamiento. A continuación, el tope trasero secundario desplaza la hoja horizontalmente 5 mm. Finalmente, utiliza 105 bares de presión para realizar una segunda curva de 90°. Esto completa el desplazamiento y ambas superficies permanecen paralelas dentro de ±0,05 mm. Este control multieje elimina la “desviación de compensación”, la desviación gradual en profundidad común en los procesos de doblado CNC básicos o manuales.

Después de realizar la compensación, realizamos pruebas de compatibilidad de ensamblaje. Este paso, un diferenciador clave de nuestro servicio, se basa en el entendimiento de que la precisión dimensional por sí sola es insuficiente sin compatibilidad de ensamblaje. Esta prueba no se trata sólo de comprobar los tamaños. Copiamos su entorno de montaje real utilizando piezas reales o réplicas. Por ejemplo, si solicitó soportes desplazados para un dispositivo médico, montamos los soportes en una copia del marco de su dispositivo. Luego colocamos el componente médico para el que está diseñado y comprobamos: ¿El desplazamiento deja el espacio de 8 mm que necesita entre el marco y el brazo? ¿Se puede asegurar el componente sin forzarlo ni desalinear el soporte? ¿Los orificios pretaladrados en el soporte están alineados con los orificios del marco? Si encontramos alguna desalineación, incluso tan pequeña como 0,1 mm, ajustamos la configuración de plegado CNC para el resto del lote. Tal vez modifique la posición del tope trasero o la presión de flexión. Esta validación del mundo real garantiza que sus piezas desplazadas no solo sean dimensionalmente precisas sino que también estén optimizadas para una integración inmediata.

El control de calidad de las piezas offset se basa en tres atributos críticos. Nos centramos en tres cosas clave: profundidad de desplazamiento consistente, paralelismo entre superficies de desplazamiento y alineación con los puntos de referencia del ensamblaje. Para cada pieza, utilizamos un distanciómetro láser para comprobar la profundidad de compensación en tres puntos. Nos aseguramos de que la variación en la pieza no sea superior a ±0,05 mm. Para comprobar el paralelismo, utilizamos un medidor de planitud de precisión para comparar las dos superficies desplazadas. Rechazamos cualquier pieza donde el espacio entre superficies sea superior a 0,08mm. Para las comprobaciones de alineación, utilizamos CMM para mapear la posición de los orificios o muescas previamente perforados en relación con el desplazamiento. Nos aseguramos de que coincidan con su plano dentro de ±0,1 mm. Cada pieza que pasa estas comprobaciones obtiene un número de serie único. Esto enlaza con sus datos de producción para una trazabilidad completa. Esto es esencial para industrias reguladas como la de dispositivos médicos y la aeroespacial, donde la trazabilidad y el cumplimiento totales son obligatorios.

El diferenciador clave de Difon radica en nuestro compromiso con la innovación centrada en el ensamblaje. Sabemos que las necesidades de compensación cambian a menudo a medida que evoluciona el diseño de su producto. Por eso ofrecemos una “reconfiguración rápida” para proyectos en curso. Si necesita cambiar un desplazamiento de 10 mm a 12 mm a mitad de producción, nuestras máquinas CNC pueden cambiar la configuración en menos de 10 minutos. Las máquinas básicas tardan más de 30 minutos, lo que reduce considerablemente el tiempo de inactividad. También brindamos consejos sobre “optimización de compensación”. Si su diseño inicial necesita un desplazamiento complejo de varios pasos que cuesta demasiado, nuestros ingenieros pueden sugerir formas de desplazamiento más simples. Por ejemplo, el mes pasado un cliente pidió un soporte con tres desplazamientos separados de 5 mm. Lo rediseñamos con un desplazamiento único de 15 mm con funciones escalonadas. Esto redujo el tiempo de producción en un 25% manteniendo la total compatibilidad con su ensamblaje.

Difon Machinery se asocia con usted para resolver los desafíos de ensamblaje, entregando más que solo piezas: ofrecemos una integración perfecta. Nos centramos en la alineación de ensamblajes, la precisión CNC de múltiples ejes, las pruebas en el mundo real y el soporte flexible. Cada pieza offset que fabricamos encaja perfectamente en su proceso de producción. Esto le ahorra tiempo, reduce el desperdicio y hace que su producto sea más confiable. Si está construyendo gabinetes electrónicos, gabinetes industriales o dispositivos médicos, estamos listos para convertir sus necesidades de compensación en piezas de alta calidad listas para ensamblar. ¿Está listo para analizar cómo nuestra experiencia en doblado compensado puede beneficiar su proyecto? ¿Pedir una pieza de muestra? ¿Vienes a ver nuestra fábrica? Contacta con nuestro equipo. Vea usted mismo cómo nuestro proceso transforma la chapa metálica en componentes de precisión que mejoran el rendimiento y la confiabilidad de sus productos.
