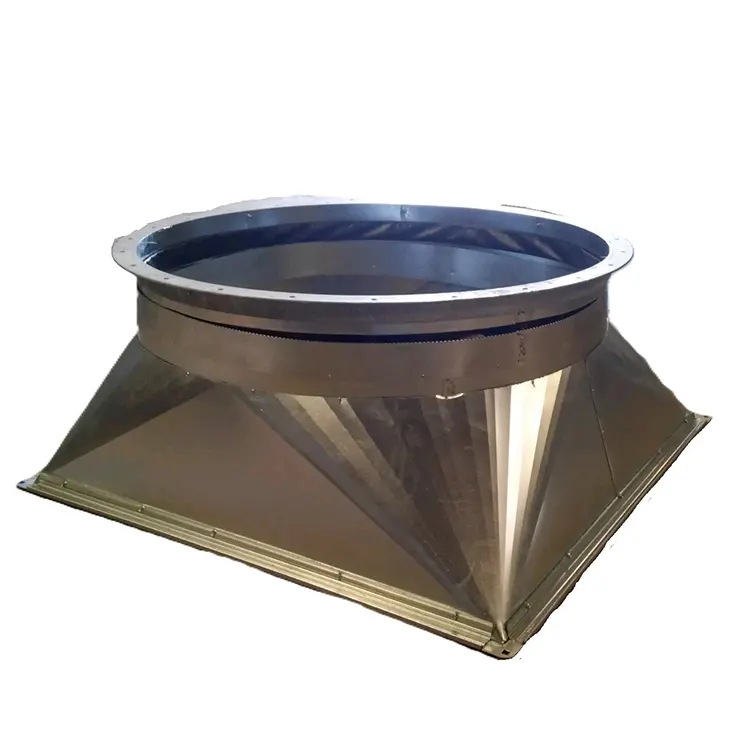

Transición de cuadrado a redondo

Doblado CNC para piezas de chapa de transición de cuadrado a redondo en Difon Machinery

Los fabricantes de industrias como sistemas de ventilación, transferencia de fluidos químicos y equipos de protección ambiental a menudo necesitan piezas de transición de precisión de cuadrado a redondo. Estas piezas conectan conductos/tuberías cuadradas o rectangulares con conductos redondos y necesitan mantener un flujo de aire suave, una baja resistencia a los fluidos y evitar fugas. Difon Machinery Co., Ltd. es un proveedor confiable de servicios de doblado CNC diseñados específicamente para esta compleja aplicación de conformado de chapa metálica. Nuestras principales ofertas incluyen piezas de transición cuadradas a redondas, personalizadas y semipersonalizadas, desde pequeñas para conductos comerciales de HVAC hasta piezas grandes para tuberías industriales de transferencia de productos químicos. Si compra estas piezas de transición de Difon, se evitará la molestia de unir varios componentes o utilizar el trabajo manual. También obtendrá un socio que sabe cómo estas piezas afectan la eficiencia general de su sistema y cuánto dura.

Estas piezas de transición de cuadrado a redondo pueden parecer simples "conectores", pero su diseño y fabricación impactan directamente en la eficiencia, seguridad y longevidad de su sistema. En HVAC, una transición mal realizada puede provocar turbulencias en el aire: utiliza más energía y hace más ruido. En la transferencia de fluidos químicos, las uniones desiguales o el espesor de pared inconsistente pueden provocar fugas; estos son riesgos para la seguridad y material de desecho. Muchos proveedores de chapa estándar carecen de la experiencia especializada para las transiciones de cuadrado a redondo, lo que a menudo resulta en compromisos en la precisión. El proceso de doblado CNC especializado de Difon está diseñado específicamente para superar los desafíos únicos de esta geometría: se mueve suavemente de angular (cuadrado/rectangular) a curvo (redondo) sin arrugar el material, hacerlo demasiado delgado o debilitar su estructura. Nuestro proceso está diseñado para ofrecer precisión de ingeniería y rendimiento en el mundo real. Cada pieza de transición que fabricamos no solo se adapta perfectamente a sus componentes cuadrados y redondos, sino que también ayuda a que todo el sistema funcione mejor, ya sea que esté moviendo aire, agua o fluidos químicos.

La producción de su pieza de transición de cuadrado a redondo sigue un riguroso flujo de trabajo de tres fases: diseño, producción y acabado, lo que garantiza una integración perfecta en su sistema de principio a fin. Este flujo de trabajo se ocupa de la complejidad natural de la forma y comienza con la optimización detallada del diseño. Las piezas dobladas estándar siguen formas 2D simples, pero las transiciones de cuadrado a redondo necesitan un modelado 3D preciso. El proceso requiere un cálculo preciso del "patrón de desarrollo": el diseño de chapa plana que se dobla en la forma de transición deseada. En Difon, nuestro equipo de ingeniería utiliza software CAD avanzado para crear modelos 3D de la pieza de transición. Luego ejecutamos un análisis de elementos finitos (FEA) para ver cómo actuará el material cuando se doble. Esta simulación detecta problemas potenciales de manera temprana. Por ejemplo, si una transición de un conducto cuadrado de 200 mm a una tubería redonda de 150 mm tiene un radio demasiado estrecho en un punto, el FEA mostrará arrugas en el material. Nuestro equipo ajustará el perfil para agrandar un poco el radio de transición, de modo que el metal se doble suavemente sin tensión. También trabajamos con su equipo para asegurarnos de que el diseño se ajuste a las necesidades de su sistema. Si la transición será en un sistema HVAC de alta temperatura, ajustaremos el grosor del material para evitar que se deforme. Si se trata de productos químicos corrosivos, elegiremos grados de aleación que resistan mejor los daños. Esta fase de diseño es fundamental, no preliminar; es fundamental para garantizar un proceso de plegado fluido y exitoso. En una interacción reciente con un cliente, nuestro análisis FEA identificó y resolvió un posible punto de fuga en el diseño de transición inicial antes de que comenzara la producción. Una vez realizado el diseño, pasamos al doblado segmentado basado en CNC; este es el paso más importante para una transición suave de cuadrado a redondo. Las curvas en U o en L simples solo necesitan máquinas CNC de un solo eje, pero las transiciones de cuadrado a redondo necesitan máquinas de varios ejes. Estas máquinas pueden ajustar la presión y los ángulos en diferentes partes de la chapa. Tienen topes traseros programables y sensores de monitoreo de ángulo en tiempo real. Así es como funciona para una pieza típica: digamos una transición de acero galvanizado de 1,5 mm de espesor de 250 mm cuadrados a 200 mm redondos. Primero, cargamos el patrón de desarrollo plano en la mesa de trabajo de la máquina. El sistema CNC utiliza el archivo de diseño 3D para mapear entre 8 y 12 “segmentos de flexión”, cada uno para una pequeña parte de la transición. Para cada segmento, la máquina ajusta el tope trasero para posicionar el metal exactamente. Luego aplica la presión adecuada para doblar el segmento en un ángulo específico. Entre cada segmento, el sensor de ángulo comprueba si la curvatura es precisa. Si un segmento tiene un desfase de incluso 0,3°, la máquina ajusta la presión para el siguiente automáticamente. Este método segmentado evita la "memoria del material", cuando el metal resiste cambios bruscos de forma. Esto da como resultado una transición suave y continua de cuadrado a redondo, libre de discontinuidades pronunciadas o deformaciones del material.

Para garantizar que la pieza esté lista para una integración inmediata, se somete a una calibración de precisión y un acabado de costura. Estos pasos preparan la pieza de transición de cuadrado a redondo para usar en su sistema de inmediato. Primero, utilizamos un escáner de contorno láser para mapear la superficie de toda la pieza. Comparamos este mapa con el archivo de diseño 3D original para asegurarnos de que la curva de transición sea consistente y que el extremo cuadrado se ajuste a los tamaños estándar de conductos/tuberías. Para piezas que necesitan una costura, utilizamos soldadura TIG para acero inoxidable y aluminio o soldadura por puntos para acero galvanizado. Luego, lijamos la costura para eliminar cualquier protuberancia que pueda interrumpir el flujo de aire o de fluido. Además, cada lote se somete a una verificación de cumplimiento dimensional: conectamos la parte de transición a un conducto cuadrado estándar y a un tubo redondo y verificamos si hay espacios con una galga de espesores delgada. Si algún espacio supera los 0,1 mm, ajustamos los parámetros de plegado para el siguiente conjunto de piezas. Para piezas que transportan fluidos, agregamos una prueba de presión: sellamos la pieza, la llenamos con agua o aire y verificamos si hay fugas a 1,2 veces la presión máxima de funcionamiento de su sistema. Esto asegura que ningún líquido se filtre a través de las costuras de transición.

Una ventaja clave de elegir Difon es nuestro enfoque integral para garantizar la compatibilidad del sistema. Muchos clientes acuden a nosotros con componentes cuadrados y redondos existentes. Les preocupa que una pieza de transición personalizada no se ajuste a sus sistemas antiguos. Para abordar esta inquietud, brindamos servicios de "verificación de dimensiones" in situ o remotos. Enviamos un técnico para que mida sus conductos/tuberías existentes o lo guiamos para que usted mismo mida con un calibrador digital. Luego ajustamos el diseño de la pieza de transición para que coincida con cualquier pequeña diferencia en sus componentes. Por ejemplo, si su conducto cuadrado tiene una longitud lateral de 252 mm, cambiaremos el patrón de desarrollo para adaptarlo, garantizando un ajuste preciso. También brindamos orientación sobre la instalación: cada pedido viene con una sencilla hoja de instrucciones. Proporciona instrucciones claras para la alineación de piezas y especifica los sujetadores recomendados. Nuestro equipo técnico también está disponible por teléfono o videollamada para responder preguntas sobre la instalación, un nivel de soporte que distingue nuestro servicio.

Los clientes habituales pueden beneficiarse de programas de gestión de inventario y programación de producción personalizados para piezas de transición de cuadrado a redondo. Si es un fabricante de HVAC que fabrica 500 unidades al mes, podemos configurar un pedido recurrente con envíos mensuales. Almacenamos piezas terminadas en nuestro almacén con clima controlado; la humedad allí no dañará el acero galvanizado ni el aluminio. Acelere su ciclo de desarrollo con nuestro servicio de creación rápida de prototipos: si está desarrollando un nuevo sistema de ventilación y necesita una pieza de transición de muestra para probar el flujo de aire, podemos fabricarla en 3 a 5 días hábiles con nuestra línea CNC de lotes pequeños. Esto le permite comprobar el rendimiento antes de realizar un pedido. Nuestro sistema mantiene registros detallados de su historial de pedidos. Si necesita volver a pedir una pieza que compró hace seis meses, ya tenemos el archivo de diseño y las especificaciones de materiales. Esto reduce el tiempo de entrega en aproximadamente un 30% en comparación con los nuevos pedidos.

Las piezas de transición de cuadrado a redondo son más que simples conectores; son fundamentales para el rendimiento del sistema. Son componentes críticos para garantizar el funcionamiento fluido, seguro y confiable de su sistema. Al combinar el doblado CNC especializado, la optimización del diseño, la experiencia en materiales y el compromiso con la compatibilidad, garantizamos que cada pieza de transición cumpla con sus requisitos dimensionales y de rendimiento. Ya sea que esté construyendo una red comercial de HVAC, una tubería de productos químicos industriales o un sistema de recolección de polvo, nuestras piezas de transición cuadradas a redondas cierran la brecha entre los componentes cuadrados y redondos sin problemas. ¿Quieres hablar sobre tus necesidades específicas? ¿Pedir una pieza de muestra? ¿Vienes a ver nuestras instalaciones? Contacta con nuestro equipo. Puede observar de primera mano cómo convertimos chapa plana en piezas de precisión que garantizan la eficiencia y confiabilidad de sus operaciones.
